现场换段修补

一、坝袋在运用中常见的损坏情况：1、刺伤或刮伤；2、磨损；3、开胶、脱落；4、起泡脱层；5、严重撕裂。

二、坝袋的修补维修主要视损坏程度要由专业厂家来确定修理方案。穿孔可用螺纹栓方法，撕裂口不大者可坍坝采用螺栓夹板组合方法进行修补。对于外胶磨损，局部龟裂，开胶、脱落等表面性损伤，也采用粘贴胶片方法修理。为确保坝袋正常运行，对坝袋必须经常的维护。坝袋发生缺陷和损坏后，要及时进行修理，小坏小修，防止缺陷扩大，不能带伤运行，以防伤情扩大，损伤难以弥补。

三、橡胶坝修补、橡胶坝维修步骤：

1、准备工作

（1）工具：木锉或手提式电动砂轮机，吹风机和毛刷等。

（2）材料：坝袋胶布、胶片、密封胶条、胶浆、列克纳、甲苯或120号汽油等。

2、操作程序

（1）将坝袋破损处清洗干净晒干平放，划出修补范围，剪好所用的补强胶布（胶片）。

（2）将木板垫在需要修补部位的坝袋下面，用木锉或砂轮机把坝袋破损处和补强胶布进行打毛，且将粘结面上的胶粉等杂物清洗干净，用甲苯或120号汽油擦洗一遍。

（3）把事先配制好的胶浆搅拌均匀。

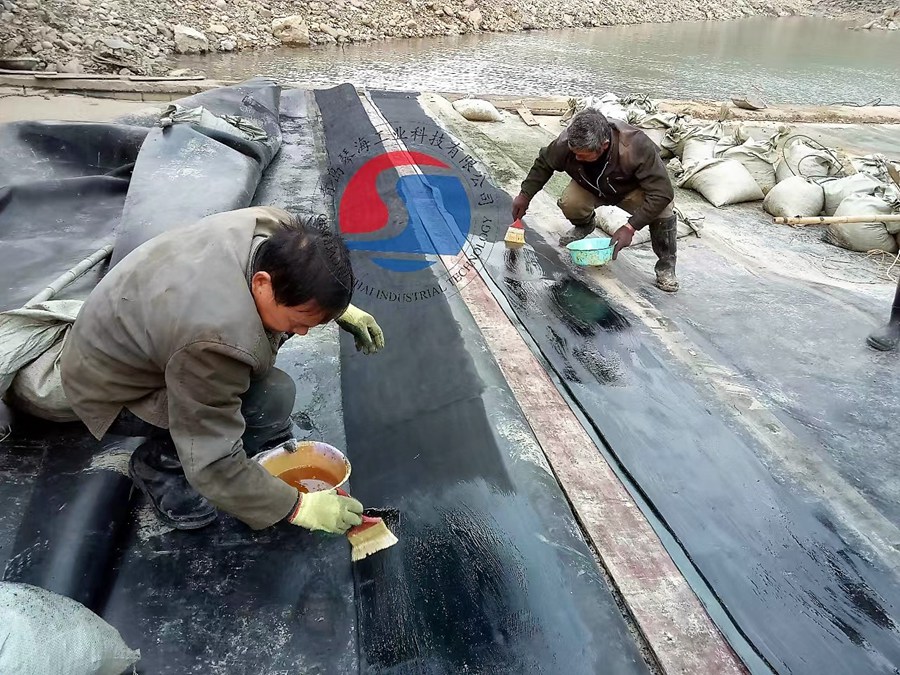

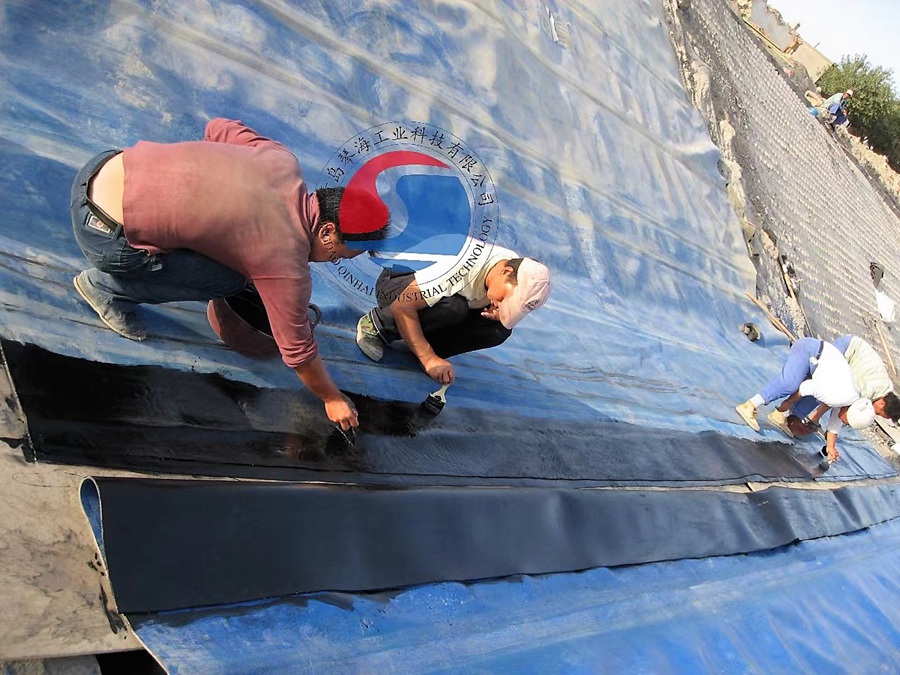

（4）用毛刷在粘结面上涂刷胶浆3～4遍，每遍干燥时间因气温不同而异，一般第一遍为20～25min，第二遍为10～15min，第三遍或第四遍为重要的一遍。待以胶浆不粘手、对粘有细粒丝状态为适。若粘接地点温度低，湿度大，则可用吹风机加温去湿。补强胶布（胶片）与坝袋胶布同时同样打毛、清洗、刷浆。

（5）把补强胶布（胶片）对正划定的位置，采用手压辊顶推补强胶布向前贴合，可使搭接面不存留气体。然后再用手压辊、花压辊反复压实，进一步排出气泡，使贴合面粘合密实牢固。

（6）在补强胶布边缘贴粘封口胶片并压实。

（7）最后用砂袋或重物平压达24h以上，方能使用。

3、技术要求

（1）坝袋现场粘补，宜在温度为18～25℃，相对湿度低于70％的情况下进行。

（2）搭接面打毛按一定顺序进行，要求均匀平整，不能露布和伤及帆布。

（3）按顺序涂刷胶浆，力求均匀，不得过厚，避免阳光曝晒；搭接面严防受尘土杂物和水污染。

（4）补强胶布（胶片）粘合后，用手辊纵横反复压实，不得留有空隙和残存气泡，保证粘合牢固。

（5）在自然硫化期间，坝袋补强部位不得折叠，严防水浸泡。

4、注意事项

（1）补强胶布经纬向须同原坝袋胶布方向一致。

（2）列克纳，甲苯等均有毒性，注意安全。

（3）操作过程要认真、细致，严格按修补程序进行。

（4）修补现场禁止烟火。

四、修补方法

（1）面胶层轻度磨损或刺伤、刮伤，但未伤及帆布的，可采用粘补胶片修理，其粘补胶片的周边要大于受损面边缘5～10cm。

（2）局部外层胶和第一层帆布被磨损，则在坝袋磨损部位填胶后贴补与原坝袋等强度的胶布，其补强胶布和坝袋胶布的经纬向要相同。补强胶布的尺寸要比磨损部位的四周大10cm以上，补强胶布周边必须粘贴封口胶条。

（3）坝袋胶布被磨穿或刺成小孔洞，可采用将孔洞填胶后，在坝袋内外表面分别粘补与原坝袋等强度的胶布，且经向、纬向与原坝袋胶布相同。补强胶布尺寸比磨损周边至少大15cm以上。

（4）胶布起泡，分两种情况：

1）胶泡，即面胶层的水泡。修补方法是首先去掉面胶，烘干帆布，粘补胶片。

2）布泡，即帆布层的水泡。可分两种修补方法：不割掉帆布，刺破排出里面的水，并用吹风机吹干，然后补强粘补；挖掉帆布，相当于坝袋被磨穿或刺成小孔，用胶布粘补。

（5）坝袋在运行中，突遭创伤应采取抢救措施。

1）螺纹栓方法。如创伤孔口直径小于6mm时，用锥形螺纹栓堵塞孔口防止漏水。

2）螺栓夹板组合方法。如果穿孔较大或局部撕裂面积不大时，可采用穿孔螺栓夹板方法进行修补。穿孔螺栓夹板方法的螺栓要事先焊在钢板上。坝袋胶布用手提电钻钻孔，孔距伤口边缘要大于6cm。

（6）坝袋大面积被撕裂冷粘修补方法，即现场换段修补。橡胶坝在生产过程中，胶布经过硫化定型，硫化时经过高温高压，锦纶帆布受热之后收缩，胶布的各种性能达到最佳状态。在这种情况下，把经过硫化定型的胶布冷粘成型橡胶坝袋。这时的冷粘接缝的伸长与胶布的伸长是一致的，成型后坝袋变形小，外观质量好。根据这一原理修补坝袋采用冷粘方法。用这种修补方法可以大幅节约成本，能延长坝袋的使用寿命。
